1.前言

1.1关于说明书

本说明书包含了设备在运输、安装、操作和维护等方面的基本信息。特别注明一些在操作过程中的安全规定。

所有参与本设备操作和维护的人员必须详细阅读本说明书,用户可以根据本说明书及国家相关规范编制设备操作规程和安全手册。

本说明书中引用了国家最新规范标准相关条文,所有规范和标准都会被修订,用户在使用本说明书过程中应探讨使用最新版本的可能性。下面为本提梁机使用说明书下载,需要请下载使用

 本提梁机使用说明书下载

设备所采用的机电产品的使用说明、维修保养手册构成本说明书重要组成部分,该部分作为本说明书附件一起交付给用户,用户在使用设备前需要详细阅读该部分内容。

本说明书可能未言及所有的使用问题,但提梁机的部分设计图纸及其它文件、纪要等技术要求均是用户应遵守的条款。

本说明书版权属于XXXX有限公司(以下简称XXXX)。本公司保留对提梁机改型设计的权利。未经XXXX许可,本说明书任何部分不允许以任何形式或任何方法被复制、传播、转录和存在于检索系统中。

1.2习惯约定

禁止:标注此符号的部分内容是错误的或危险的条文。这些情况是被严厉禁止的。

规定:标注此符号的部分内容是在特殊情况下必须严格遵守的条文。

警告:标注此符号的部分内容是可能出现的不允许的危险情况。因此操作人员必须特别注意。

1.3 单位

在本说明书里除非另有说明,所有的数量值都采用国际单位制中的相应单位。

1.4 联系我们

用户在使用设备过程中遇到现场不能解决的问题,请致电XXXX公司技术部和客户服务部。

公司名称:XXXX有限公司

地 址:

电 话:

传 真:

邮 编:

技术部能够为用户提供以下服务项目:

  • 解释说明书的相关内容
  • 提供备用件以及进行特殊维护操作
  • 技术员进行现场维修
  • 说明书未能详尽说明的一些问题

1.5 说明书保存

用户应该放一本说明书在设备附近比较安全的相应地方,以便使用者的直接查阅和参考。

说明书如果有遗失或者损坏,可以要求XXXX公司重新提供。

本说明书反映的是卖出时的设备状况,XXXX公司有权更新说明书的版本。

2. 概述

2.1 用途

本说明书描述的设备(ME450+450型门式提梁机)适用于国内时速350km/h、250km/h的铁路客运专线预制场内32m、24m、20m整孔双线箱梁的起吊、转移、以及向运梁车装梁等工作,可以辅助完成架桥机和运梁车的安装以及预制场内钢筋骨架和模板的吊装。

提梁机首次应用于XX铁路单箱双室箱梁的吊装施工,其最大起吊搬运能力为900吨。

禁止
除了上述的说明外,任何对本设备的使用都被严格禁止。

此外,不要对本设备进行任何改造,不要使用任何未经制造商认可的部件。

ME450+450型门式提梁机在空载时能够将大车走行机构转向90度,从而实现在纵横向轨道之间进行行走模式转换,满足预制场不同跨内箱梁的起吊、转移以及为运梁车装梁等工作。

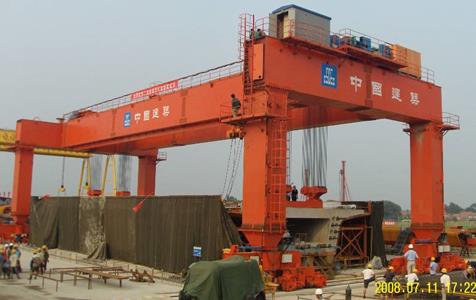

图2.1 ME450+450轮轨式提梁机


图2.2 XX铁路单箱双室箱梁


图2.3 双层存梁布置

注意
仔细阅读本说明书的下列章节。确保在操作本设备前完全明白本说明书中的全部使用说明。
警告
在没有完全遵守上述规范的情况下有可能导致人员重伤,死亡和财产损失。

警告
本设备所架设铁路客运专线双线箱梁特征值如表2.1,如所提升箱梁与此不符合,应进一步论证本设备的适用性。

2.1 客运专线单线箱梁特征

规 格

梁 长

梁 宽

梁 高

吊装重量

32m梁

32600mm

13400mm

3000mm

899t

24m梁

24600mm

13400mm

3000mm

699t

24m梁

24600mm

13400mm

2400mm

657t

20m梁

20600mm

13400mm

2400mm

562t

注:梁高不含支座;吊装重量含防水层、保护层。
